结构
蒸发排管装在一个长方形的金属水箱内。每组蒸发管是由上、下二根水平集管及连接于其间的多根传热管所组成,因传热管型式不间,分为直管式和螺旋管式二种蒸发排管。在上集管一端焊有液体分离器,其下端有一直管与下集相通,使未蒸发的液态制冷工质回流至下集管继续吸热蒸发。下集管一端焊有直管通过箱壁与箱外集油器相通,以便放出润滑油。在蒸发排管的液体分离器上方,有一回气集管与各组蒸发排管相连,在蒸发排管中部上方有一供液集管与各排管相连。箱的一端设有盐水搅拌器,以强制盐水在箱内流动,提高传热效率。在水箱端壁上部设有溢流管。箱底部设有排液管接口,以便维修时放出盐水。
特点
由于是敞开设备,故便于检查、观测及维修,同时也带来了盐水与大气接触,吸入水蒸汽使盐水浓度下降,需经常加入盐,盐水与大气接触,使腐蚀加快。

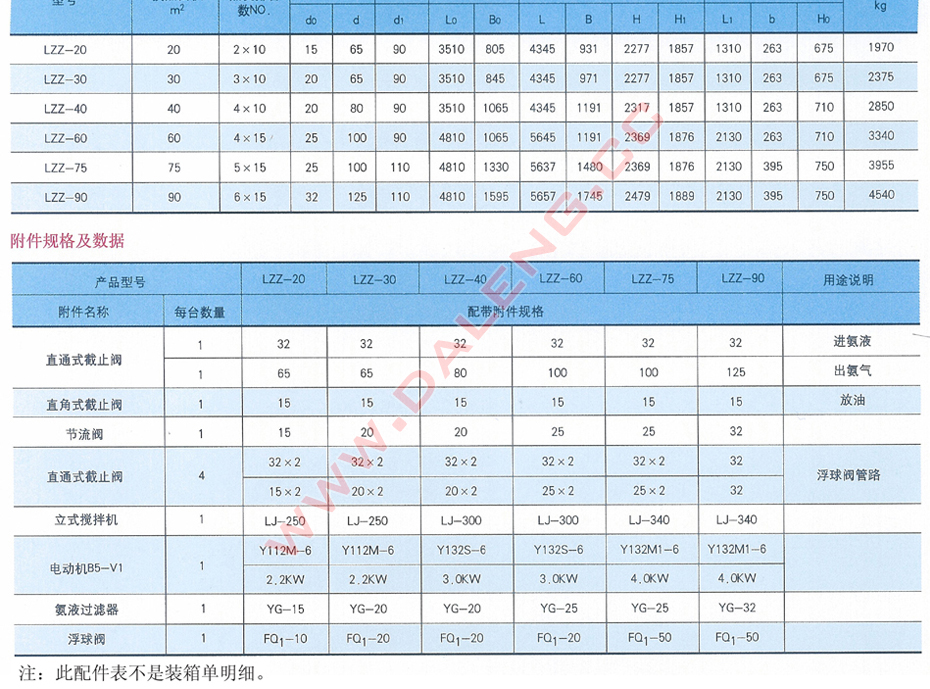

设计压力与试验压力
试验压力:气压试验: 1. 61Mpa
气密试验: 1. 4Mpa
设计压力: 1. 4Mpa
|
|
