氨制冷系统中的贮存设备
作用
由冷凝器所凝结的液态制冷工质，如不能及时排出，则必然占据冷凝器的一定容积，相应的减少了冷凝器传热面积，使冷凝压力升高，影响制冷效果。故在制冷系统中设贮液器，用来贮存来自冷凝器的高压液态制冷工质、并保证供应和调节有关设备的液态制冷工质的循环量。贮氨器还能起液封作用，能防止高压系统气态制冷工质串到低压系统中去。
结构

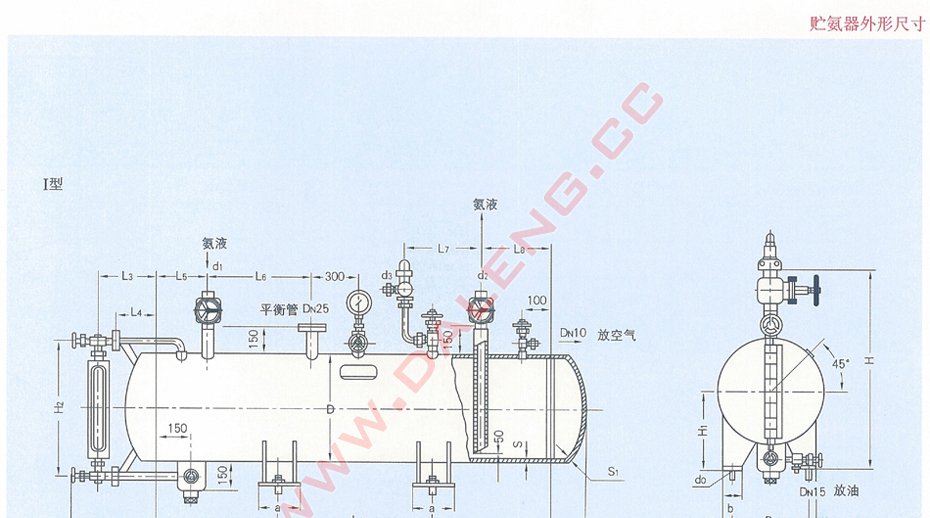

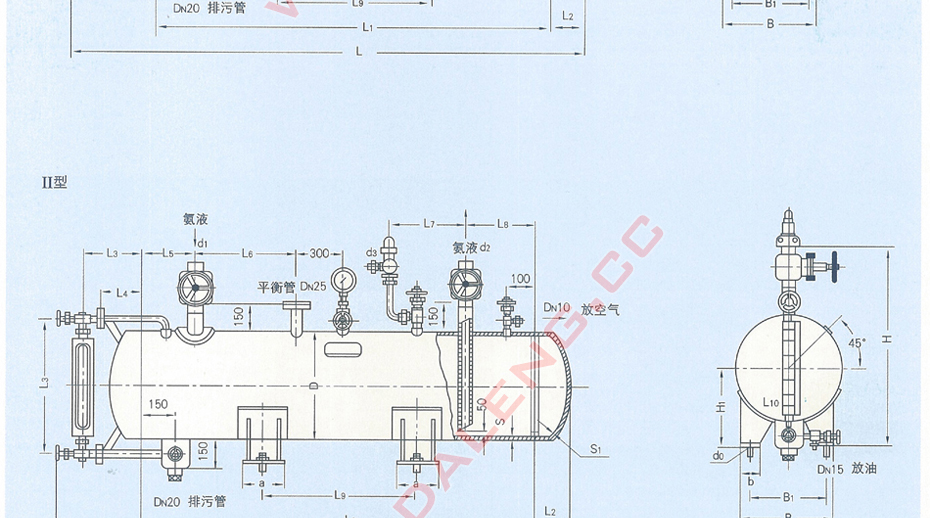

卧式筒形容器，圆筒形的壳体两端为椭圆形封头所封闭，构成本设备的贮存容积。容器的一端设有液位指示器，圆筒的一端顶部有进液接管、另一端设有一伸到距底50mm 的出液管，出液管口在容器的上方。容器底部有一排污管(兼集油器作用) ，其上设有一放油阀。容器上还装有平衡接管、放空气阀、压力表和安全阀。
设计压力与试验压力
试验压力:水压试验: 2.5MPa
气密试验: 2MPa
|
|
