结构
由蒸发管组与风机装于以薄钢板制成的箱体内所组成。箱体底部是一个水箱,蒸发管组置于箱内上部,箱的顶部装有风机。低压氨液由管组下部进入蒸发管组,蒸气由管组上方出气口排出。在管组上方是冲霜水管组,底部水箱则为收集冲霜水及融化冰水之用。水箱底部设有排出管。蒸发管组可由绕片管或串片管制成。
特点
蒸发管组内低压液态制冷工质吸收管外空气的热量而汽化,在风机的作用下,使空气被强制通过蒸发管组,从而达到降低空气冷却器周围空间温度的目的。由于冷库内使用空气冷却器,使安装简单,便于操作维护,故安装及维修费用较低。

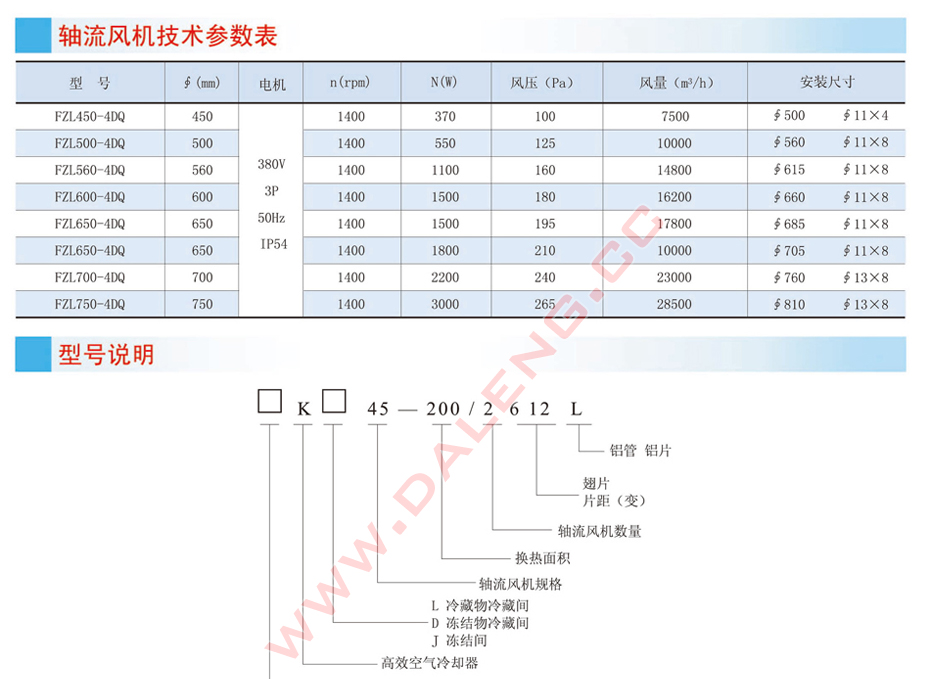

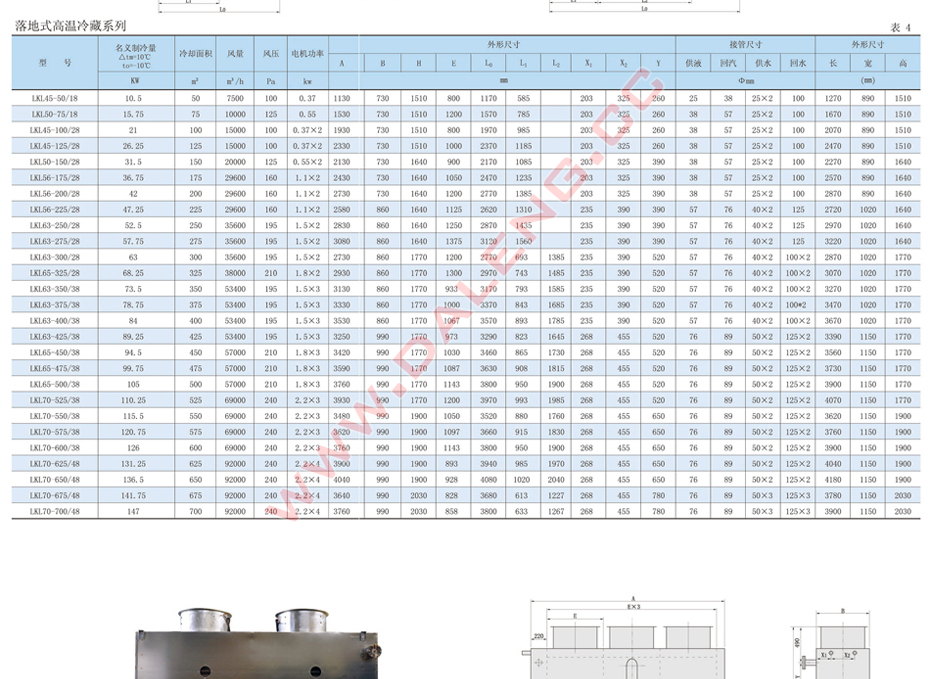

① KLL 、DLL一一一一一一用于冷却物冷藏间:

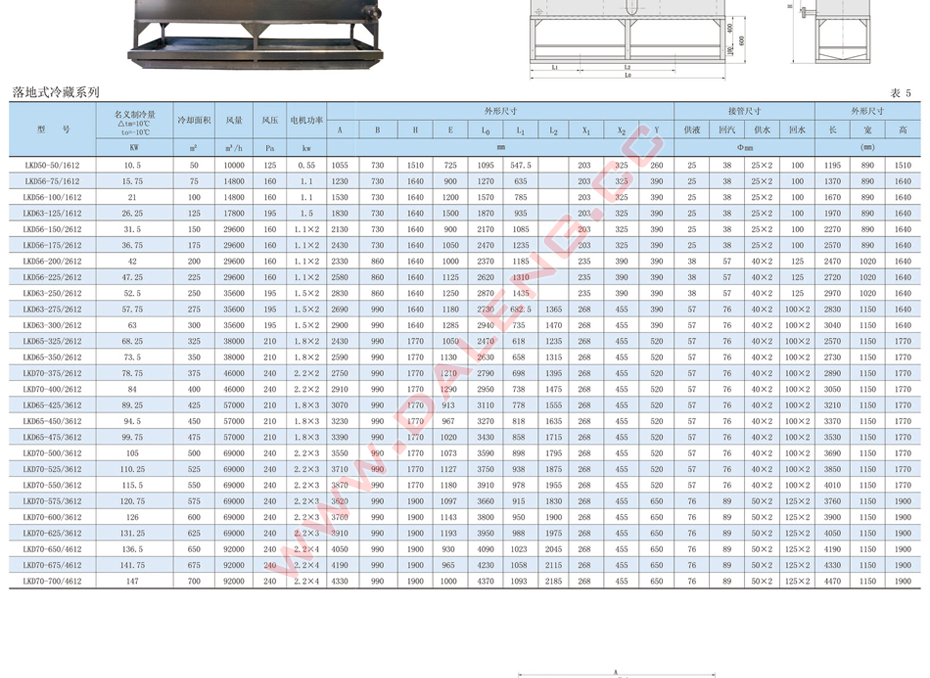

② KLD 、DLD一一一一用于冻结物冷藏问;

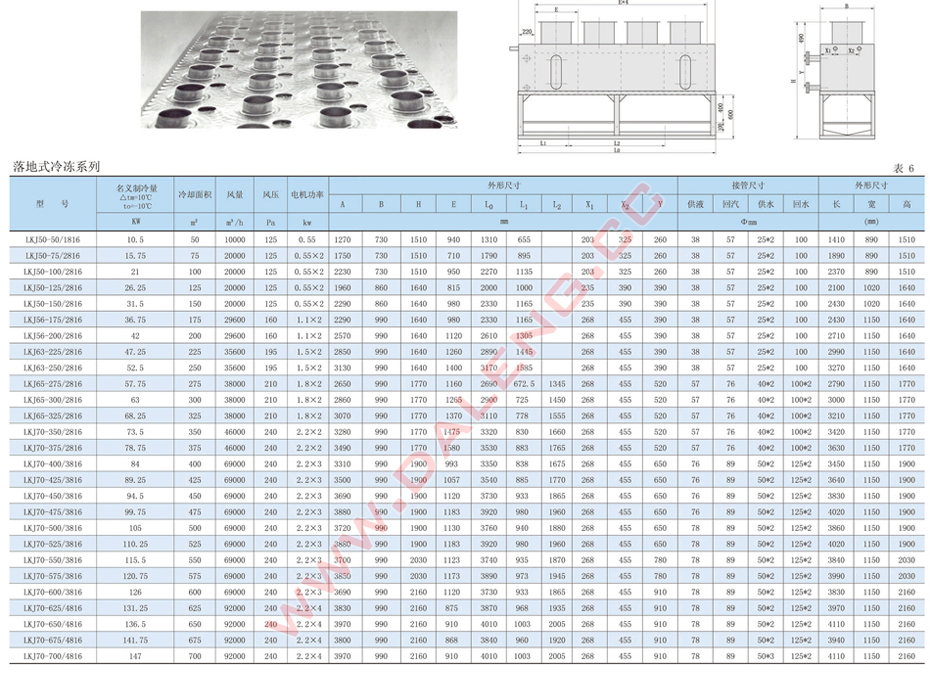

③ KLJ 、DLJ--一一一用于冻结间
设计压力与试验压力
试验压力:水压试验: 2.4Mpa
气密试验: 1.6Mpa
设计压力: 1.6Mpa
|
|
